W skrócie
- Skuteczność wyłapywania cząstek sięga w warunkach laboratoryjnych 90 procent.
- Konstrukcja opiera się na technologii druku 3D z mikrometrycznymi kanalikami.
- Kanadyjskie ośrodki nie ujawniły nazwisk autorów, nazw uczelni ani tytułu czasopisma.
- Brak danych o frakcji mikroplastiku w mikrometrach oraz prędkości przepływu cieczy.
- Koszt wdrożenia pozostaje nieznany; rynek przemysłowy operuje stawkami setek złotych za kilogram specjalistycznych żywic.
Kanadyjski przełom: do 90% mikroplastiku poza obiegiem wody

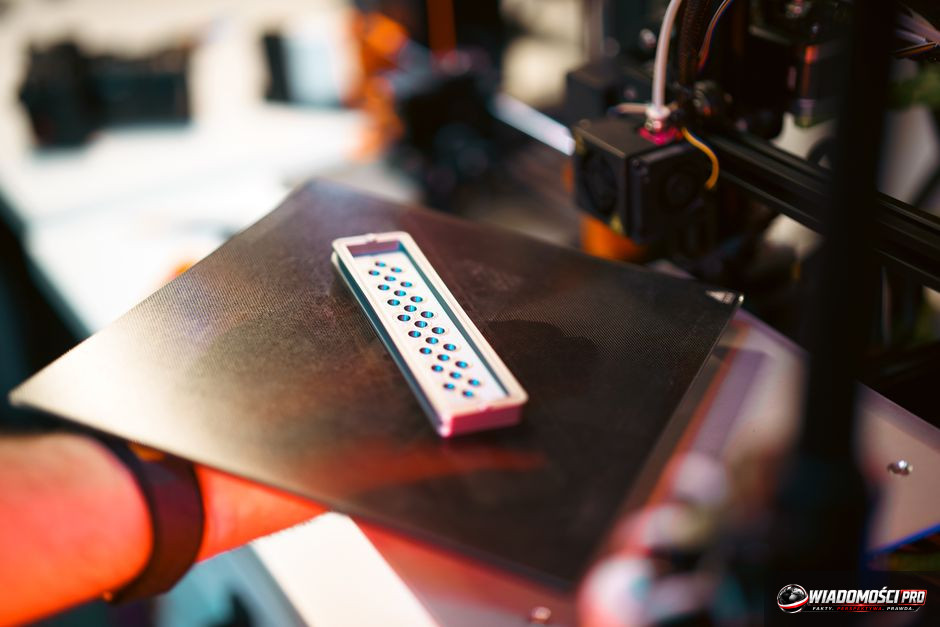

Kanadyjscy badacze zaprojektowali filtry wytwarzane w druku 3D, które zatrzymują do 90% mikroplastiku dzięki precyzyjnym porom o mikrometrycznej strukturze. Choć technologia ma być tania w masowej produkcji, autorzy nie ujawnili jeszcze dokładnych kosztów komercjalizacji ani rynkowego cennika instalacji. Mechanizm polega na skierowaniu zanieczyszczonego strumienia cieczy w głąb trójwymiarowego układu przestrzennego, gdzie syntetyczne cząstki blokują się w przewężeniach, a odfiltrowana woda płynie dalej bez konieczności stosowania chemicznych koagulantów.
Wokół projektu narosło jednak sporo tajemnic natury formalnej. W udostępnionym materiale źródłowym nie padają nazwy instytucji odpowiedzialnych za ten eksperyment. Nie wiemy, czy za opracowaniem stoi University of Toronto, McGill University, University of British Columbia, czy państwowa agenda National Research Council Canada. Równie szczelnie ukryto nazwiska kierowników projektu oraz samych inżynierów. Komunikat nie precyzuje ponadto, w jakim recenzowanym czasopiśmie naukowym opublikowano pełne wyniki prób, pomijając choćby wzmianki o tytułach takich jak „Nature Communications” czy „Environmental Science & Technology”.
Zamiast twardego raportu technicznego odbiorca otrzymuje jedynie wstępny zarys prototypu. Eksperyment potwierdził deklarowaną wydajność rzędu 90 procent wyłącznie na stole laboratoryjnym. Projektanci nie podali, z jakich dokładnie tworzyw sztucznych wykonano same wkłady, przez co trudno ocenić ich odporność na degradację mechaniczną.
Brak transparentności dotyczy również samego surowca. Wytwarzanie addytywne bazuje na polimerach, które same mogą ulegać erozji pod wpływem wysokiego ciśnienia. Autorzy nie przedstawili dotąd ekspertyzy dowodzącej, że ścianki filtra nie stają się wtórnym źródłem mikrocząstek trafiających do rur.
Kolejną niewiadomą stanowi trwałość mikroskopijnej geometrii przy kontakcie z cieczą o zmiennym pH. Woda płynąca w systemach komunalnych niesie ze sobą związki mineralne oraz agresywne osady. Jeśli kanały ulegną zniekształceniu pod wpływem środowiska chemicznego, wyjściowa sprawność natychmiast spadnie.
Zasada działania: geometria mikroporów z drukarki 3D
Fizyczny mechanizm separacji opiera się na wymuszeniu wieloetapowego przepływu przez sieć mikroskopijnych odgałęzień. Cząstki syntetyczne nie uderzają w płaską powierzchnię sita, lecz wpadają do labiryntu kanalików, gdzie klinują się w zwężeniach o wymiarach rzędu mikrometrów.
Twórcy projektu pominęli jednak newralgiczne parametry fizyczne badania. W dokumentacji brakuje informacji o dokładnym zakresie wielkości cząstek wyłapywanych przez urządzenie. Standardowy mikroplastik obejmuje drobiny od 1 mikrometra do 5 milimetrów, tymczasem kanadyjski zespół nie określił dolnej granicy retencji dla frakcji submikronowych czy nanoplastików. Nie podano również prędkości przepływu cieczy wyrażonej w litrach na minutę ani wartości ciśnienia roboczego, przy którym prototyp zachowuje deklarowaną wydajność.
Woda zachowuje naturalny skład, ponieważ inżynierowie wyeliminowali sole żelaza i glinu stosowane tradycyjnie do flokulacji zawiesin. Zysk technologiczny okupiony jest jednak ryzykiem gwałtownej utraty przepustowości. Bez znajomości dopuszczalnego spadku ciśnienia na barierze filtracyjnej nie da się obliczyć zapotrzebowania na energię pomp tłoczących.
Rozkład naprężeń hydraulicznych wewnątrz drukowanego wkładu wymaga precyzyjnego zbilansowania. Gdy zanieczyszczenia wypełniają mikrometryczne komory, pole przekroju czynnego ulega drastycznemu zmniejszeniu. Jeśli napór cieczy wzrośnie powyżej granicy wytrzymałości tworzywa, filtr ulegnie mechanicznemu rozerwaniu lub wypchnie zgromadzony osad wprost do odfiltrowanej strugi.
Sprawę komplikuje milczenie autorów w kwestii regeneracji zapchanych kanalików. Zablokowany mikroplastik nie rozpuści się samoczynnie wewnątrz porów. Płukanie wsteczne pod wysokim ciśnieniem mogłoby zniszczyć delikatne ścianki labiryntu, z kolei zastosowanie rozpuszczalników chemicznych przekreśliłoby bezodpadowy charakter całego procesu.
Kluczowe znaczenie ma także kąt nachylenia poszczególnych komór wyłapujących. Bez dokładnych danych o mikrostrukturze nie sposób zweryfikować, czy ciecz nie tworzy wewnątrz stref martwych, w których dochodzi do gnicia osadów organicznych. Na te pytania autorzy nie dali żadnej odpowiedzi.
Koszty wdrożenia: obietnica taniej produkcji bez twardego cennika
Zapewnienia o niskich kosztach opierają się wyłącznie na ogólnej charakterystyce technologii addytywnej, która minimalizuje straty materiałowe na etapie prototypowania. Zespół badawczy nie opublikował rynkowego kosztorysu instalacji, przemilczając nakłady niezbędne do uruchomienia masowej linii wytwórczej. Przemysł nie operuje domysłami, dlatego realną cenę technologii trzeba odnieść do aktualnych stawek materiałowych.
Profesjonalne żywice fotopolimerowe do precyzyjnego druku stereolitograficznego (SLA) kosztują na rynku od 300 do ponad 1200 złotych za kilogram, zależnie od klasy odporności chemicznej i certyfikacji sanitarnej. Dla porównania, standardowy granulat polipropylenowy wykorzystywany do formowania tradycyjnych wkładów piankowych typu melt-blown to wydatek rzędu 5 do 8 złotych za kilogram. Różnica w cenie surowca jest kolosalna.
Klasyczne membrany ultrafiltracyjne z polieterosulfonu (PES) lub polifluorku winylidenu (PVDF) osiągają w hurcie ceny od kilkudziesięciu do kilkuset złotych za metr kwadratowy powierzchni czynnej. Żywice inżynieryjne zdolne do odwzorowania struktur mikrometrycznych w technologii addytywnej są wielokrotnie droższe. Jeżeli kanadyjski filtr wymaga fotoutwardzalnych materiałów o wysokiej rozdzielczości, jednostkowy koszt wkładu może przekroczyć wartość tradycyjnych modułów kapilarnych.
Kolejny czynnik generujący koszty to czas pracy urządzeń. Przemysłowe maszyny do wytwarzania addytywnego naświetlają lub spiekają mikrometryczne warstwy w tempie od kilku do kilkunastu milimetrów wysokości na godzinę. Masowa produkcja milionów sztuk filtrów rocznie wymagałaby budowy gigantycznych farm drukarek 3D, co pociąga za sobą ogromne nakłady kapitałowe na amortyzację parku maszynowego oraz serwis laserów lub projektorów UV.
Dla przedsiębiorstw wodociągowych liczy się wskaźnik całkowitego kosztu posiadania instalacji w cyklu dziesięcioletnim. W skład tego bilansu wchodzą nie tylko same wkłady, ale też częstotliwość przestojów technologicznych, zapotrzebowanie pomp na prąd oraz koszt utylizacji zużytych modułów. Deklaracja badaczy o „niskim koszcie” bez wskazania składu chemicznego żywicy pozostaje niepoparta faktami.
Brak certyfikatów dopuszczających tworzywo do kontaktu z wodą pitną to następna bariera rynkowa. Procesy certyfikacyjne w jednostkach badawczych trwają miesiącami i pochłaniają setki tysięcy euro. Dopóki autorzy prototypu nie przedstawią kalkulacji uwzględniającej powyższe wydatki, wdrożenie na szeroką skalę pozostanie zablokowane przez arkusze kalkulacyjne inwestorów.
Parametry technologii w zestawieniu z tradycyjną filtracją
Zderzenie akademickiego projektu z infrastrukturą oczyszczalni ścieków ujawnia przepaść technologiczną dzielącą laboratoryjny moduł od instalacji pracującej w trybie ciągłym. Dotychczasowe ciągi technologiczne polegają na wieloetapowej separacji, łączącej osadniki wstępne, koagulację chemiczną oraz filtrację na membranach z polimerów odlewanych.
Nowy moduł kanadyjski oferuje precyzyjną, mikrometryczną architekturę porów wykonaną w druku 3D, osiągając w testach laboratoryjnych skuteczność wychwytu mikroplastiku rzędu 90 procent. Standardowe rozwiązania wykazują zmienną separację, silnie zależną od stopnia zużycia siatek oraz grubości wytworzonego na nich placka filtracyjnego.
Różnice widać w samym procesie wytwórczym. Druk addytywny umożliwia wytwarzanie niestandardowych form bez użycia form wtryskowych, lecz charakteryzuje się niską przepustowością seryjną. Z kolei tradycyjne membrany polimerowe odlewa się masowo w belach o powierzchni tysięcy metrów kwadratowych, co drastycznie obniża koszt jednostkowy produktu.
Pod względem statusu wdrożeniowego projekt z Kanady pozostaje w fazie wczesnych prób prototypowych, pozbawionych jakiejkolwiek certyfikacji przemysłowej. Tradycyjne membrany z PES czy PVDF posiadają pełną dokumentację techniczną, atesty higieniczne oraz precyzyjnie określone cykle płukania chemicznego.
Przepustowość hydrauliczna kanadyjskiego prototypu nie została zmierzona w warunkach wielkotonażowych. Typowy reaktor membranowy w miejskiej oczyszczalni przetłacza dziesiątki tysięcy metrów sześciennych ścieków na dobę. Aby sprostać takiemu zapotrzebowaniu, instalacja addytywna musiałaby pracować pod ciśnieniem, którego odporność prototypu nie została zweryfikowana.
Niepewność budzi również spadek ciśnienia transmembranowego. W klasycznych modułach kapilarnych opory przepływu rosną liniowo wraz z odkładaniem się zawiesiny. W drukowanym labiryncie o mikrometrycznych kanalikach opór hydrauliczny może rosnąć skokowo, prowadząc do nagłego przeciążenia pomp zasilających.
Od oczyszczalni po pralki: gdzie trafią nowe moduły?
Autorzy koncepcji zakładają dwa wektory aplikacji opracowanej technologii. Elastyczność wymiarowa druku 3D pozwala na zmianę skali modułów bez przebudowy parku maszynowego, co teoretycznie otwiera drogę do integracji wkładów w skrajnie różnych środowiskach pracy.
Pierwszy scenariusz obejmuje miejskie oczyszczalnie ścieków oraz stacje uzdatniania wody. W tych obiektach moduły miałyby pełnić rolę ostatniej bariery przed zrzutem ścieków oczyszczonych do odbiorników naturalnych, takich jak rzeki i jeziora. Skala zjawiska jest potężna, ponieważ to właśnie odpływy komunalne stanowią główny szlak migracji tworzyw sztucznych do ekosystemów morskich.
Drugi kierunek to prewencja u źródła, czyli montaż miniaturowych filtrów na odpływach pralek domowych oraz instalacji w pralniach przemysłowych. Cykl prania tkanin syntetycznych, takich jak poliester, akryl czy poliamid, uwalnia tysiące mikrowłókien w trakcie zaledwie jednego programu. Zatrzymanie ich w bębnie pralki zapobiega wprowadzeniu zanieczyszczeń do sieci kanalizacyjnej.
Producenci sprzętu gospodarstwa domowego kierują się jednak twardą kalkulacją marż. Wbudowanie dodatkowego podzespołu podnosi cenę pralki, co w warunkach braku przymusu ustawowego spotka się z oporem montowni AGD. Urządzenie musi być bezobsługowe z perspektywy konsumenta. Jeśli kanadyjski filtr wymagać będzie manualnego czyszczenia mikrometrycznych kanalików co pięć cykli prania, użytkownicy zaczną go po prostu demontować.
Montaż w odpływie pralki rodzi także wyzwania natury termiczno-chemicznej. Ścieki piorące to agresywna mieszanina gorącej wody, detergentów, środków wybielających oraz zmiękczaczy. Druk 3D musi zachować stabilność mechaniczną w temperaturze 60 lub 90 stopni Celsjusza w obecności silnych surfaktantów. Badacze z Kanady nie przedstawili dotąd żadnych wyników testów degradacji termicznej użytego tworzywa.
Wielkie pralnie komercyjne, obsługujące szpitale i hotele, generują z kolei zrzuty o potężnym stężeniu zawiesin włóknistych. Zastosowanie w takich warunkach miniaturowego wkładu bez zautomatyzowanego układu przedmuchiwania doprowadzi do natychmiastowego zablokowania przepływu ścieków i awarii linii technologicznej.
Bariery badawcze: czego naukowcy jeszcze nie potwierdzili
Środowisko laboratoryjne charakteryzuje się sterylnością, której próżno szukać w instalacjach komunalnych. Głównym zagrożeniem dla kanadyjskich mikroporów jest zjawisko biofoulingu, czyli obrastania powierzchni wewnętrznych biofilmem bakteryjnym. Lepka matryca zewnątrzkomórkowa tworzona przez mikroorganizmy kolonizuje mikroszczeliny w zaledwie kilkadziesiąt godzin.
Cienkie kanaliki prototypu stanowią idealne podłoże do rozwoju kolonii bakteryjnych. W momencie zainfekowania labiryntu osadem biologicznym, przekrój porów zmniejsza się, a opór hydrauliczny rośnie w sposób wykładniczy. Kanadyjscy inżynierowie nie przeprowadzili długodystansowych prób z udziałem ścieków surowych i nie przedstawili metody usuwania biofilmu z wnętrza drukowanego detalu.
Konstrukcja niesie za sobą również paradoks środowiskowy. Jeżeli do druku użyto nierozpuszczalnych żywic akrylowych lub epoksydowych utwardzanych promieniami UV, zużyty moduł nie nadaje się do przetworzenia w standardowych instalacjach recyklingu termoplastów. Otrzymujemy filtr, który po zatrzymaniu mikroplastiku sam staje się nienadającym się do przetworzenia odpadem kompozytowym. Zespół badawczy nie ujawnił składu materiałowego ani bilansu ekologicznego w cyklu życia produktu (LCA).
Brak harmonogramu komercjalizacji rodzi kolejne wątpliwości natury technicznej. Kanadyjskie ośrodki nie wskazały partnera przemysłowego zdolnego sfinansować skalowanie produkcji. Nie wyznaczono daty testów w skali technicznej (TRL 5-7), ograniczając się do potwierdzenia koncepcji na stanowisku pomiarowym w skali laboratoryjnej (TRL 3-4).
Wymiary i tolerancje geometryczne mikroporów w druku 3D podlegają zjawisku skurczu przetwórczego. Zależnie od technologii przyrostowej, odchyłki wymiarowe mogą wynosić od kilku do kilkudziesięciu mikrometrów. Oznacza to, że poszczególne egzemplarze z tej samej serii produkcyjnej mogą wykazywać skrajnie różną skuteczność filtracji, czego w udostępnionych publikacjach nie zweryfikowano statystycznie.
Brak weryfikacji dotyczy wreszcie zachowania struktury w ujemnych temperaturach. Instalacje wodno-kanalizacyjne pracują w zróżnicowanych warunkach klimatycznych. Przemarzanie wody uwięzionej w mikrometrycznych kanalikach doprowadzi do natychmiastowego rozsadzenia ścianek z żywicy polimerowej. Zagadnienia te zostały przez pomysłodawców pominięte.
Co to znaczy dla Ciebie
Brak konkretnych danych o żywotności wkładów oraz cenach surowców oznacza, że technologia nieprędko trafi do naszych domów. Na ten moment odbiorcy indywidualni oraz zarządcy oczyszczalni muszą polegać na sprawdzonych membranach odlewanych, czekając na niezależną weryfikację kanadyjskiego prototypu przez zewnętrzne instytuty badawcze.
Pytania i odpowiedzi
Ile dokładnie kosztuje kanadyjski filtr 3D?
Cena jednostkowa ani koszt całej instalacji nie zostały ujawnione. Do druku precyzyjnych struktur stosuje się rynkowo żywice techniczne kosztujące od 300 do ponad 1200 zł za kilogram, co stanowi istotną barierę finansową w porównaniu z tradycyjnym polipropylenem.
Jaki zakres wielkości cząstek wyłapuje prototyp?
Badacze nie podali dokładnej frakcji mikroplastiku w mikrometrach. Wiadomo jedynie, że ogólna skuteczność zatrzymywania cząstek w testach laboratoryjnych wynosi do 90 procent.
Z jaką prędkością woda przepływa przez filtr?
W udostępnionym materiale źródłowym nie zawarto danych na temat prędkości przepływu cieczy ani dopuszczalnego ciśnienia roboczego instalacji.
Kto dokładnie odpowiada za ten projekt?
Informacje źródłowe nie precyzują nazw kanadyjskich uczelni, nazwisk inżynierów kierujących badaniami ani tytułu czasopisma naukowego, w którym opisano technologię.
Artykuł przygotowany z pomocą sztucznej inteligencji. Fakty pochodzą ze źródeł podanych powyżej. Za publikację odpowiada redakcja Wiadomości PRO.
